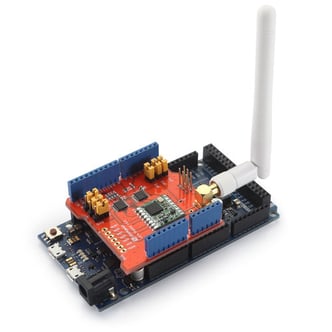

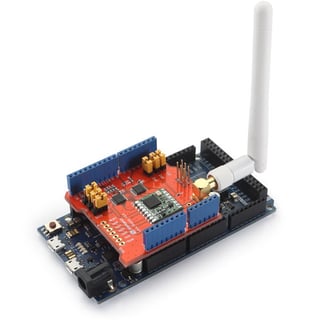

Modul LoRa : Dragino LoRa Shield

Apa itu Dragino LoRa Shield

Dragino LoRa Shield adalah sebuah papan ekspansi yang dapat ditancapkan di atas papan Arduino (seperti Arduino Uno, Mega, Leonardo, dll.). Shield ini dilengkapi dengan modul LoRa yang memungkinkan Arduino untuk mengirim dan menerima data melalui jaringan LoRa atau komunikasi LoRa point-to-point. Dengan menambahkan shield ini, Arduino dapat diintegrasikan ke dalam jaringan sensor nirkabel jarak jauh, sistem pemantauan jarak jauh, dan berbagai aplikasi Internet of Things (IoT) lainnya

Spesifikasi Teknis Dragino LoRa Shield

• Chipset : RFM95/RFM96/RFM98 (berbasis modul SX1276/1278 dari Semtech).

• Frekuensi Operasi : 433 MHz, 868 MHz, 915 MHz (tergantung varian).

• Daya Transmisi : Hingga +20 dBm (maksimum).

• Sensitivitas Receiver : Hingga -148 dBm.

• Antarmuka : UART atau SPI (dipilih melalui konfigurasi).

• Kompatibilitas Arduino : Mendukung Arduino Uno, Mega, Leonardo, dan papan Arduino lainnya.

• Protokol Komunikasi : LoRaWAN atau komunikasi LoRa point-to-point.

• Tegangan Input : 3.3V atau 5V (dapat beroperasi di kedua level tegangan).

• Antena : Konektor IPEX untuk antena eksternal.

• Jarak Komunikasi : Hingga 5 km (kondisi line-of-sight, tergantung frekuensi dan daya).

• Konsumsi Daya :

  • Mode Transmisi: 120 mA (tipikal).

  • Mode Siaga: 1.6 µA.

• Dimensi : Ukuran shield standar untuk papan Arduino.

Fitur Utama dan Keunggulan Dragino LoRa Shield

• Menambahkan Fungsionalitas LoRa ke Arduino: Memungkinkan papan Arduino untuk berkomunikasi melalui jaringan LoRa.

• Komunikasi Jarak Jauh: Teknologi LoRa memungkinkan komunikasi nirkabel hingga beberapa kilometer di area terbuka.

• Konsumsi Daya Rendah: Cocok untuk aplikasi bertenaga baterai yang memerlukan masa pakai baterai yang lama.

• Kompatibilitas dengan Arduino: Mudah diintegrasikan dengan ekosistem Arduino yang luas, termasuk IDE Arduino, library, dan komunitas online.

• Fleksibilitas Frekuensi: Tersedia dalam berbagai varian frekuensi untuk memenuhi regulasi di berbagai wilayah.

• Antena Eksternal: Konektor SMA memungkinkan penggunaan antena eksternal untuk meningkatkan jangkauan dan kinerja.

• Konfigurasi Jumper: Memungkinkan konfigurasi pin SPI untuk kompatibilitas dengan berbagai papan Arduino dan kebutuhan aplikasi

Aplikasi Dragino LoRa Shield

Dragino LoRa Shield dapat digunakan dalam berbagai aplikasi IoT yang membutuhkan komunikasi nirkabel jarak jauh dan hemat daya, termasuk:

• Smart Agriculture: Pemantauan kondisi tanah (kelembaban, suhu, pH), irigasi otomatis, pelacakan hewan ternak.

• Smart City: Pembacaan meteran listrik/air/gas secara otomatis, manajemen parkir pintar, pemantauan kualitas udara, sistem peringatan dini bencana.

• Environmental Monitoring: Pemantauan cuaca, kualitas air, polusi udara, dan parameter lingkungan lainnya di lokasi terpencil.

• Industrial Automation: Pemantauan dan kontrol mesin industri secara nirkabel, pemeliharaan prediktif.

• Asset Tracking: Pelacakan lokasi kontainer, kendaraan, dan peralatan berharga.

• Home Automation: Kontrol perangkat rumah pintar seperti lampu, kunci pintu, dan sistem keamanan.

• Remote Data Logging: Pengumpulan data dari sensor jarak jauh dan mengirimkannya ke server atau gateway

Cara Kerja Dragino LoRa Shield

Dragino LoRa Shield berkomunikasi dengan papan Arduino melalui antarmuka SPI. Papan Arduino bertindak sebagai pengendali utama, mengirimkan perintah dan data ke shield melalui pin SPI. Shield kemudian memodulasi data menggunakan teknologi LoRa dan mentransmisikannya melalui gelombang radio. Di sisi penerima, shield LoRa lain atau gateway LoRa akan menerima sinyal, mendemodulasi data, dan menyampaikannya ke mikrokontroler atau sistem yang terhubung

Dragino LoRa Shield adalah solusi yang efektif dan mudah digunakan untuk menambahkan kemampuan komunikasi LoRa jarak jauh ke proyek berbasis Arduino. Dengan berbagai varian frekuensi, dukungan library yang luas, dan komunitas Arduino yang besar, shield ini menjadi pilihan populer bagi para pengembang dan penghobi yang ingin membangun aplikasi IoT nirkabel jarak jauh. Pastikan untuk memilih varian shield yang sesuai dengan regulasi frekuensi di wilayah Anda, menyediakan antena eksternal yang sesuai, dan mempelajari library serta contoh kode yang tersedia untuk memaksimalkan potensi Dragino LoRa Shield dalam proyek Anda

Varian Dragino LoRa Shield

Dragino LoRa Shield hadir dalam beberapa varian, yang dibedakan berdasarkan frekuensi operasi dan chip LoRa yang digunakan:

• LoRa Shield v95/v95-868: Menggunakan modul RFM95W dari HopeRF, yang berbasis chip Semtech SX1276. Beroperasi pada frekuensi 915MHz (v95) atau 868MHz (v95-868).

• LoRa Shield v96/v98: Menggunakan modul RFM96W/RFM98W dari HopeRF, yang berbasis chip Semtech SX1278. Beroperasi pada frekuensi 433MHz (v96) atau 470MHz (v98)
